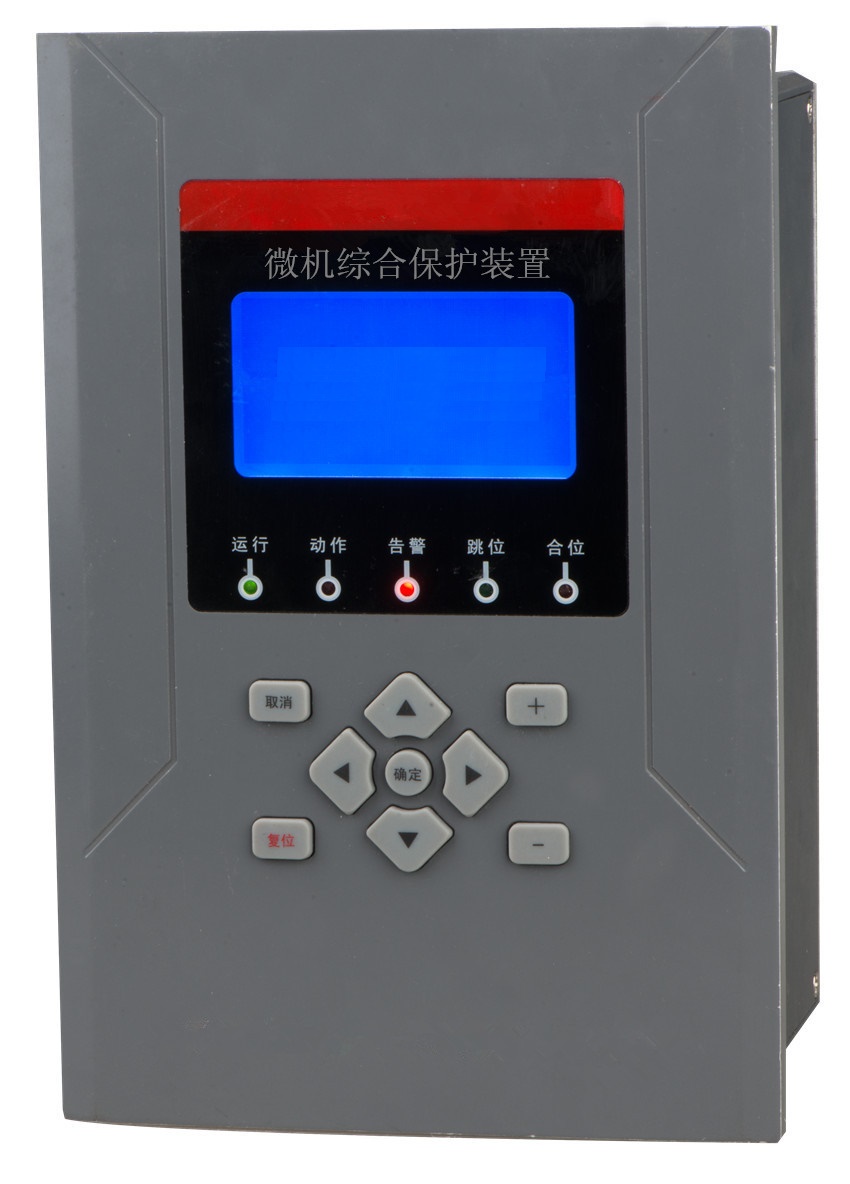

MPW-805K 電動機保護測控裝置

數字式保護測控裝置適用于66kV及以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、進線備投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行?？梢院推渌Ｗo、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

具體型號劃分：

名稱	綜合保護測控裝置	電動機保護裝置	進線保護裝置	電流保護裝置	電壓保護裝置
應用范圍	線路、變壓器、母聯、電容器	高壓電動機	進線保護，進線備投自復功能。	線路、變壓器、母聯	PT保護測控

微機保護裝置功能配置表

功能	功能介紹	綜合保護	電動機保護	進線備自投保護	電流型保護	電壓型保護
保護功能	電流速斷保護	√	√	√	√
	限時電流速斷保護	√		√	√
	定時限過電流保護	√	√	√	√
	(電流保護帶低壓閉鎖，復壓閉鎖，方向閉鎖)	√		√
	反時限過電流保護（一般、非常、極端）	√	√	√
	過負荷保護	√	√	√	√
	三相一次重合閘	√		√
	合閘后加速保護	√		√
	相間充電保護	√		√
	負序電流保護I段	√	√	√	√
	負序電流保護II段	√	√	√	√
	負序過流反時限保護		√
	零序過流保護（小接地系統）	√	√	√	√
	低電壓保護	√	√	√		√
	過電壓保護	√	√	√		√
	零序電壓保護	√	√	√		√
	低頻減載保護	√
	電動機啟動時間過長保護		√
	備自投或自復			√
	重瓦斯保護(非電量1)	√	√		√
	超高溫保護	√			√
	輕瓦斯保護(非電量2)	√	√		√
	溫度高保護(非電量3)	√	√		√
	CT斷線告警	√	√	√	√
	PT斷線告警	√	√	√		√
遙測遙信	電流、電壓、有功、無功、功率因數、頻率	√	√	√	√	√
遙測遙信	10路遙信量	√	√	√	√	√
事件記錄	保護事件	√	√	√	√	√
	告警事件	√	√	√	√	√
	遙信變位事件	√	√	√	√	√
	操作記錄事件	√	√	√	√	√
	事故變位次數統計	√	√	√	√	√
控制	就地/遠方分、合閘	√	√	√	√	√
	遠方定值修改	√	√	√	√	√
	遠方保護投/退	√	√	√	√	√
跳合位	跳位、合位指示	√	√	√	√	√
跳合位	跳合位異常告警	√	√	√	√	√
通訊	RS485	√	√	√	√	√

1.2裝置特點

采用全密封式結構，具有良好的抗震、防塵性能
小型化設計，體積小，重量輕，外形美觀，安裝方便
采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便
裝置供電電源、控制回路均為交直流兩用
具有RS485總線串行通信口，并集成了MODBUS標準通信規約
具有事件順序記錄功能，可記錄64條事件，數據掉電不丟失
具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持

1.4裝置結構

1.4.1結構

采用標準機箱，整面板、背插式結構，嵌入式、后接線安裝方式，強弱電隔離，大大加強了其產品的電氣性能。

1.4.2插件

本裝置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件為裝置的核心，為高度集成的CPU,其中包括了RAM、FlashMemory和AD等芯片的功能；AC插件包括電源和模擬量采集；TRIP插件包括出口、開入。

1.4.2.1CPU

1）CPU系統

CPU系統由微處理器CPU、RAM、ROM、FlashMemory等構成。包括高性能的16位微處理器CPU，大容量的ROM、RAM及FlashMemory，使得該CPU模件具有極強的數據處理及記錄能力，可以實現各種復雜的故障處理方案和記錄大量的故障數據，可記錄的事件數不少于500次。保護定值等運行配置信息也存入該存儲器中，這些信息在裝置掉電后均不會(huì )丟失。

2）開關量輸入及輸出部分

開入量分為內部開入和外部開入，內部開入采用DC5V開入，電源由裝置電源本身提供，外部開入采用一級光耦，實現DC220V直接輸入電平。

開出是用于驅動出口的繼電器，共有3個，兩個為跳閘繼電器，一個為合閘繼電器。

3)通信部分

本插件內含通信速度極高、具備通用性接口的RS485總線網絡(luò )芯片，RS485網為本裝置接入系統的主要通信接口。

4)時鐘回路

插件內設置了硬件時鐘回路,采用的時鐘芯片精度高,并配有電池以掉電保持。

另外，CPU插件采用了多層印制板及表面封裝工藝，外觀小巧，結構緊湊，大大提高了裝置的可靠性及抗電磁干擾能力。

1.4.2.2開入、開出及操作回路

1)外部開入回路：設置有10路外部開入回路，裝置軟件采取了防抖措施，避免了誤發信。

2)邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。

1.4.2.3交直流回路

1)直流逆變電源：DC220V電壓輸入經抗干擾濾波回路后,利用逆變原理輸出本裝置需要直流電壓,且采用浮地方式,同外殼不相連。

2)模擬量采集：外部電流經隔離互感器隔離變換后，由低通濾波器輸入至模數變換器，CPU經采樣數字處理后，構成各種數字式保護繼電器，并實時計算各種測量值。UA、UB、UC、U0、IA、IB、IC、I0端子為保護模擬量輸入。

1.4.3人機對話插件（MMI）

人機對話（MMI）插件主要功能是顯示保護CPU輸出的信息，本插件上的顯示窗口采用四行，每行八個漢字的液晶顯示器，人機界面清晰易懂，配置通用的鍵盤操作方式，使得人機對話操作方便、簡單。本插件上還配置了燈光指示信息，使本裝置的運行信息更為直觀。

2主要技術指標

2.1技術參數
