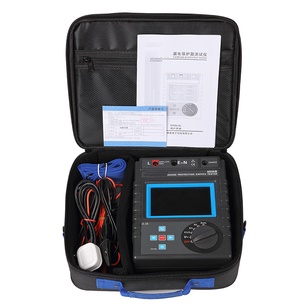

CE9860B數字交流漏電保護器測試儀
CE9860B數字交流漏電保護器測試儀專為現場在線測試各種漏電保護器的線路交流電壓、漏電動作電流、漏電不動作電流、以及漏電動作時間；

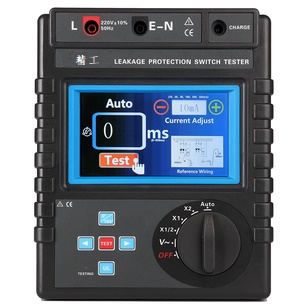

CE9860B數字交流漏電保護器測試儀專為現場在線測試各種漏電保護器的線路交流電壓、漏電動作電流、漏電不動作電流、以及漏電動作時間，測試電流從5～1000mA分十六檔(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000mA)，測試漏電流動作時間量程為0～999ms，采用854×480全彩觸摸LCD顯示，具有電池電量顯示、設定故障電壓指示、背光亮度調節、內設接線指導圖，方便直觀，操作簡便。儀表精度高、體積小、重量輕、外觀精致，便于攜帶，是各種漏電保護器現場或室內檢測的理想工具。
一、型號對比
|
型號 |
漏電電流檔位 |
漏電動作時間量程 |
交流電壓檔位 |
充電功能 |
特點 |
|
CE9860A |
15～500mA |
0～999ms |
無 |
無 |
便攜式 |
|
CE9860B |
5～1000mA |
0～999ms |
0～600V |
有 |
彩色觸屏、測試電流及倍率選擇、相位角度選擇 |
二、技術規格
|
功 能 |
測試各種漏電保護器的線路交流電壓、漏電動作電流、漏電不動作電流、漏電動作時間 |
|
電 源 |
7.4V 可充電鋰電池(充滿約8.4V) |
|
測試線路電壓 |
AC 600V以下，繼電保護開關測試下；AC 250V以下 |
|
額定電壓 |
AC 220V |
|
漏電電流檔位 |
(5、10、15、20、30、40、50、60、100、150、200、250、300、500、600、1000)mA |
|
交流電壓檔位 |
0～600V |
|
測試漏電動作時間量程 |
0～999ms |
|
漏電動作時間顯示精度 |
5%rgt±3%dgt |
|
檔位電流精度 |
±10%rgt±5dgt |
|
檔位電壓精度 |
±2rgt%±3dgt |
|
失效信息指示 |
LCD顯示“999”超時指示，可能測試的額定動作電流檔位太小或漏電保護器有故障 |
|
測試線長 |
1.8m |
|
測試模式 |
手動或自動 |
|
顯示模式 |
LCD：7英寸TFT彩色觸摸屏 |
|
儀表尺寸 |
212mm×175mm×76mm |
|
電池電壓 |
當電池電壓降到7.0V時，提示電池電壓低，請及時充電。此時測量的數據同樣是準確的。 |
|
工作電流 |
365mA Max |
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%rh以下 |
|
絕緣耐壓 |
100MΩ或更大, AC2kV/rms(外殼與螺絲之間) |
|
適合安規 |
IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
