JG-930S-M數字式振動傳感器
簡介
1.JG-930S-M數字式振動傳感器是一款具有內置數字處理器（DSP）的，帶有RS485標準工業總線的振動傳感器，它能將機械振動信號直接轉換為數字化波形數據，并通過傳感器的RS485接口傳送到計算機處理。采用不銹鋼外殼，全密封設計，防水防塵同時具有具有響應頻率范圍寬，動態特性?xún)?yōu)良，接線容錯保護，穩定性好，抗干擾能力強?？蛇x測量機殼振動加速度、速度或者位移值。
2..JG-930S-M數字式振動傳感器可廣泛用于風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承振動測量與實時監控。
技術參數及性能
● 速度量：0～200mm/s
位移量：0～8000μm
加速度：0～50g
● 頻 響：10～1000Hz(速度、位移)
2～2000Hz(加速度)
● 精 度：±5%
● 溫 漂：≤0.1%/℃
● 適用溫度：-40～ +85℃
● 供電電源：+24VDC
● 輸出電流：RS485
● 數據接口：RS485標準工業總線
● 最多聯網傳感器數量：64個
● 壓電材料：PZT-5
● 振動分辨率：12位
● 采樣速率：12.8kHz
● 報警接點容量：DC28V 3A
● 繼電器狀態：常開
● 外殼材料：不銹鋼（可定制）
● 防護等級：IP67
● 重 量：450克
● 輸出形式：直接引線輸出

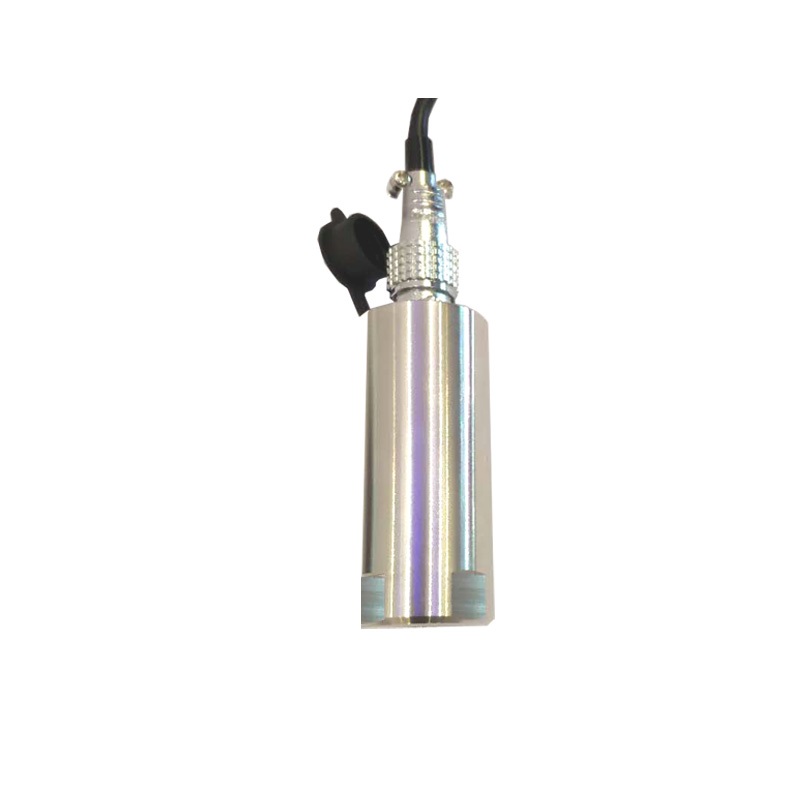

航空插頭輸出

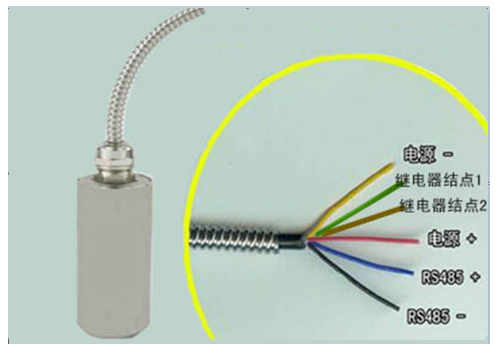

產品接線及示意圖
JG-930S-M振動傳感器采用抗振不銹鋼軟管引線結構，4芯（6芯）屏蔽電纜為傳感器提供電源和RS485通訊，信號的定義通過不同的電纜顏色來區別，下圖說明了傳感器信號定義。
| 電纜引線顏色 | 信號定義 | 說明 |
| 紅色 | 電源+ | 供電電源：6-15Vde |
| 黃色 | 電源- | |
| 藍色 | 通訊+ | RS485通訊接口 |
| 黑色 | 通訊- | |
| 綠色 | 繼電器結點1 | 繼電器（可選） |
| 棕色 | 繼電器結點2 |
選型指南
JG-930S-MA□□-B□□-C□□-D□□-E□□-F□□
| A測量類型 | B量程范圍 | C安裝螺紋 | D引線長度 | E線纜規格 | F繼電器輸出 |
|
01. 速度量 （mm/s） |
01.0-10mm/s 02.0-20mm/s ... |
01.M10*1.5 02.M8*1.25 03.M5*0.8 04.磁吸座 05.特殊定制 |
01.1米 02.2米 03.3米 ... |
01.直接引線 02.直接引線 （帶鎧 ） 03.航空插頭 |
00：無繼電器 02：有繼電器 |
|
02. 位移量 （μm） |
01.0-10μm 02.0-20μm ... |
||||
| 03.加速度量 |
01.0-10g 02.0-20g ... |
