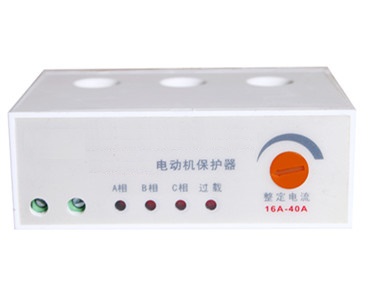

ST501F-S-100A無源電動機保護器

ST501F-S-100A系列電動機保護器適用于交流45-60Hz，電壓24V至380V的供電電路中與交流接觸器等開關電器組成電動機的控制電路。當電動機的主電路出現斷相、過載、三相不平衡等非正常工作狀態時，保護器能夠及時分斷開關電器的觸頭，斷開電動機的三相電源，快速可靠地保護電動機。
  該保護器采用穿芯式電流取樣檢測技術，可控硅輸出，結構簡單、使用方便、工作可靠，并具有無功耗、壽命長、動作時無電弧產生等優點，是理想的用于電動機保護的電器產品。
     該保護器符合EN60947．1、EN60947—5—1、EN60204．1標準以及GBl4048．4標準的要求。

    功能與特征：

     1、斷相保護：當電動機的三相電源中任意一相缺相或電動機內部斷相時，保護器動作滯后時間≤2S；
     2、三相不平衡保護：當電動機的三相電源中任意兩相工作電流相差超過(50±10)％時，保護器滯后時間≤2S
     3、過載保護：當電動機的工作電流達到額定值的1-2倍～5倍時，保護器的動作滯后時間為80s～10s；
     4、輸出接口復位方式：控制回路斷電復位；復位時間：(60±10)S。
     5、工作方式：不間斷工作制。

    特點

    1、采用電流檢測技術供電和取樣，無需輔助電源變壓器給電路供電，具有節能省電的功能，是無源化無功耗型

    2、輸出接口采用固態電子開關，具有動作可靠，無火花、免維護、壽命長的特點；

    3、產品安裝尺寸和設計理念完全取代熱繼電器，是熱繼電器升級換代產品。

    4、具有斷相、過流、三相電流不平衡等保護功能，功能齊全、性能穩定、設計新穎、具有很高的性?xún)r(jià)比。
