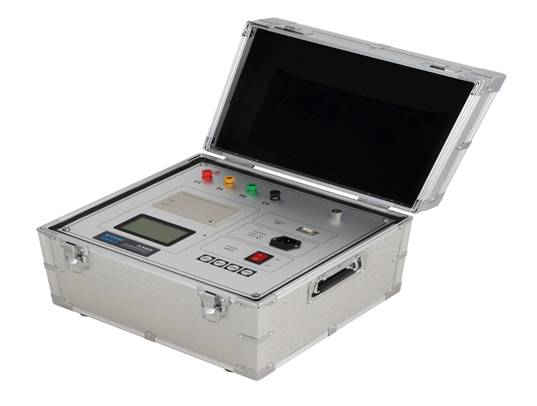

CE6330變電站地網接地電阻測試儀
簡單介紹：
CE6330大型地網接地電阻測試儀，是測試變電站地網、水火電廠、微波站、通訊基站等大型地網的工頻接地阻抗、接地電阻、土壤電阻率的多用機型。CE6330大型地網接地電阻測試儀采用超強的自動變頻抗干擾技術，配合400V、5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數，測量接地裝置之間的導通阻抗或電阻，測量土壤電阻率。 儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。 性能特點 1、 大型液晶顯示更清晰，操作非常方便。 2、 存儲采用鍵盤漢字輸入，方便查詢。 3、 用外電源模式可以擴展到大電流測量。 4、 采用自動雙邊拼先進變頻技術，
詳情介紹：
CE6330采用超強的自動變頻抗干擾技術，配合400V、5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。適用于測試各類接地裝置的工頻接地阻抗、接地電阻、輔助機等工頻特性參數，測量接地裝置之間的導通阻抗或電阻，測量土壤電阻率。
儀器根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。
性能特點
1、 大型液晶顯示更清晰，操作非常方便。
2、 存儲采用鍵盤漢字輸入，方便查詢。
3、 用外電源模式可以擴展到大電流測量。
4、 采用自動雙邊拼先進變頻技術，用45Hz
技術參數
| 功 能 | 測量接地裝置接地阻抗或電阻，測量接地裝置之間的導通阻抗或電阻，測量土壤電阻率 |
| 阻抗測量范圍 | 0Ω～200Ω |
| 分 辨 率 | 0.001Ω |
| 測量誤差 | ±（讀數×2％+0.005Ω） |
| 抗工頻50Hz | 10V |
| 電壓干擾能力 | |
| 測試電流波形 | 正弦波 |
| 測試電流頻率 | 自動45Hz/55Hz 雙頻，多組變頻供選擇使用 |
| *大輸出電流 | 5A |
| *大輸出電壓 | 400V |
| 測量線要求 | 電流線銅芯截面積≥2.0mm2；電壓線銅芯截面積≥1.5mm2 |
| 供電電源 | AC220V±10％，50Hz |
| 外形尺寸 | 440×350×210 |
| 儀器重量 | 10kg |
| 數據存儲 | 100組 |
| 計算機接口 | RS232 |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |
| 存放溫濕度 | -20℃～60℃；70%rh以下 |
| 絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
