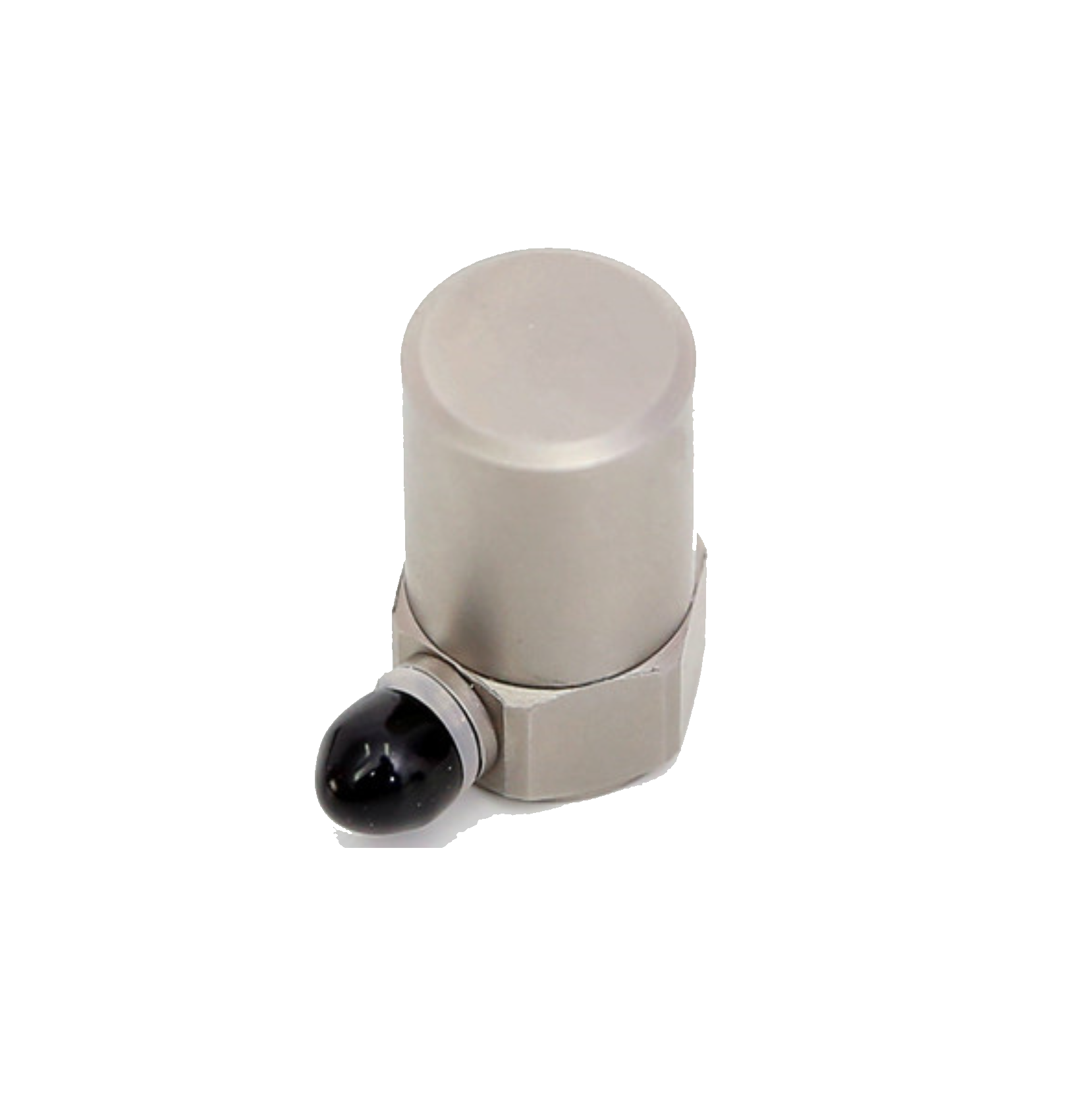

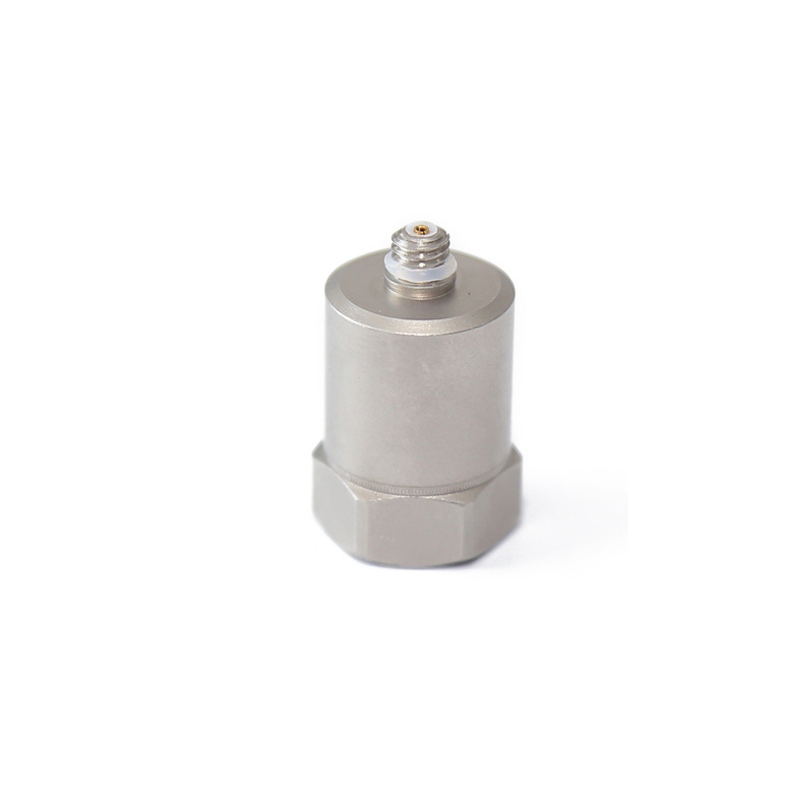

JG-11C-A電荷加速度傳感器
簡介：
JG-11C-A系列電荷加速度傳感器內置壓電晶體材料，結構采用先進的隔離剪切結構，頻率范圍寬、技術性能穩定可靠，長期振動監測使用，無需供電，輸出信號是隨振動狀態變化的電荷信號，可直接接電壓表或采集器
特點:
1. 通用振動、沖擊測量JG-11C-A系列電荷加速度傳感器內置壓電晶體材料，結構采用先進的隔離剪切結構，頻率范圍寬、技術性能穩定可靠，長期振動監測使用，無需供電，輸出信號是隨振動狀態變化的電荷信號，可直接接電壓表或采集器
特點:
2. 無源、正壓電效應
3. 瞬變溫度特性好
主要技術指標:
● 測量范圍（峰值）： ±2000g、±5000g
● 靈敏度(25℃) ±5%：10pC/g、30pC/g (160Hz)
● 頻率響應（±1dB) ：1-12,000Hz
●安裝諧振頻率：≥35,000Hz
●橫向靈敏度比：≤5%
●絕緣電阻：＞109 Ω
●電 容：～1200PF
●工作溫度：-54℃～+150℃
●沖擊極限(峰值)：±2000g、±5000g
●結構形式：剪切
●結構材料：壓電
●殼體材料：304不銹鋼
●出線方式：頂部或側部M5
●安裝螺釘：M5
●出線電纜：雙頭M5低噪聲屏蔽電纜2米

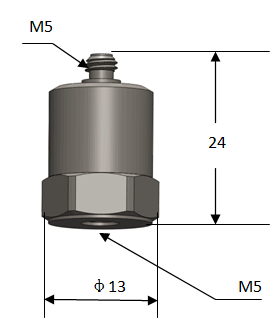

外形示意圖
溫度曲線
頻響曲線
